冷卻塔風機監測用振動 - 油位 - 油溫三參數組合探頭的使用及注意事項

瀏覽次數：27發布日期：2025-09-01

在工業冷卻塔系統中，風機作為核心散熱設備，其運行狀態直接影響冷卻效率與系統穩定性。振動異常、潤滑油油位不足或油溫過高，易導致風機軸承磨損、電機燒毀等故障，傳統單一參數監測設備難以實現一起預警。振動 - 油位 - 油溫三參數組合探頭憑借同步采集關鍵數據的優勢，成為冷卻塔風機預防性維護的核心工具。本文將從工作原理、使用流程及場景化注意事項展開，為設備運維提供技術指導。

一、三參數組合探頭的工作原理與適配性設計

（一）核心參數檢測原理

振動檢測模塊：采用壓電式加速度傳感器，當風機運行產生振動時，傳感器內部壓電晶體受慣性力作用產生電荷信號，經信號調理電路放大、濾波后，轉化為與振動加速度（量程通常為 0-50g）、速度（0-20mm/s）或位移（0-500μm）對應的 4-20mA 標準電流信號，可實時捕捉軸承磨損、葉輪不平衡等引發的振動異常。

油位檢測模塊：基于電容式傳感原理，探頭探桿插入風機軸承箱潤滑油中，油位變化會改變探桿與接地外殼間的電容值（介質介電常數差異導致），通過電容檢測電路將電容變化轉化為線性油位信號（如 -10-40mm量程），精準監測油位是否處于 2/3-3/4 的安全范圍。

油溫檢測模塊：內置 PT100 鉑電阻傳感器，其電阻值隨油溫變化呈線性規律（0℃時電阻 100Ω，每升高 1℃電阻增加 0.385Ω），經溫度采集電路轉換為與油溫（量程 0-100℃）對應的數字信號，實時追蹤潤滑油因摩擦生熱或散熱不足導致的溫度異常。

（二）冷卻塔風機場景適配設計

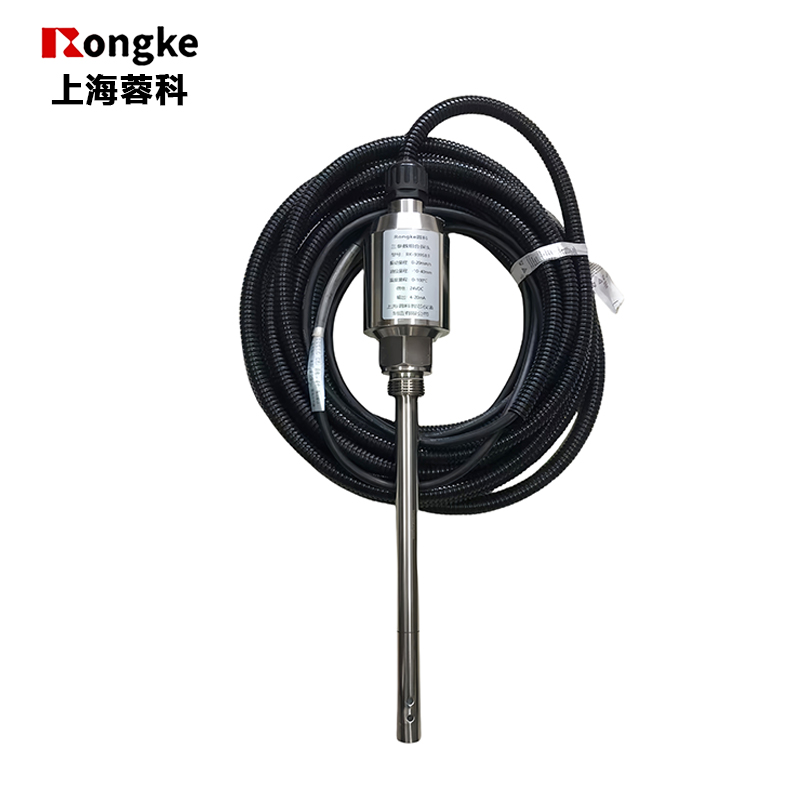

考慮到冷卻塔高濕、多粉塵、腐蝕性水汽的環境特點，探頭外殼采用 316L 不銹鋼材質，防護等級達 IP68，可防止水汽侵入與腐蝕；振動傳感器采用一體化封裝結構，抗干擾能力提升 30%，避免冷卻塔電機電磁干擾影響數據精度；油位探桿長度可根據軸承箱深度定制（常見180-500mm），確保適配不同型號風機。

二、三參數組合探頭的標準使用流程

（一）前期準備與選型校驗

型號適配選型：根據風機參數選擇探頭，振動量程需覆蓋風機額定轉速下的最大振動值（如 1500r/min 風機選 0-20mm/s 速度量程），油位量程匹配軸承箱有效容積（如軸承箱選 -10-40油位量程），油溫量程需高于風機正常工作油溫（通常選 0-100℃，預留安全余量）。

預安裝校驗：使用標準設備校準，振動參數通過振動校準儀（如 BK 4294）施加已知振動信號，誤差需≤±2% FS；油位參數通過模擬油位裝置（不同高度標準油杯）校準，線性度偏差≤±1%；油溫參數通過恒溫油槽校準，誤差≤±0.5℃，確保符合 GB/T 28540-2012《工業自動化儀表溫度測量儀表》等標準。

（二）現場安裝與調試

振動傳感器安裝：選擇風機軸承座垂直或水平振動最敏感位置（通常為軸承端蓋頂部或側面），表面打磨除銹（粗糙度 Ra≤3.2μm），采用 M8 螺栓固定（擰緊力矩 5-8N?m），確保探頭與軸承座剛性連接，避免因松動導致振動信號衰減；安裝點距離電機端≥30cm，減少電磁干擾。

油位 / 油溫探頭安裝：通過軸承箱預留的 27*2 螺紋接口垂直插入，油位探桿底部需距箱底 10-15mm（防止雜質磨損），頂部高于最高油位線 5mm；油溫傳感器探頭需浸沒在油中（插入深度≥50mm），避免接觸箱壁導致溫度測量偏差；安裝后用生料帶密封螺紋，防止?jié)櫥托孤?/span>

接線與調試：采用屏蔽雙絞線（線徑≥0.5mm2）連接探頭與控制柜，屏蔽層單端接地（控制柜側），減少電磁干擾；通電后通過上位機軟件（如組態王）讀取實時數據，振動值應≤4.5mm/s（額定轉速下），油位在 2/3-3/4 區間，油溫≤65℃（正常工況），若數據異常需重新檢查安裝或校準。

三、冷卻塔風機場景下的關鍵注意事項

環境防護與定期清潔：每季度清理探頭表面灰塵、水汽，避免油污附著影響振動檢測靈敏度；雨季需檢查防護外殼密封性，若出現銹蝕或裂紋及時更換，防止水汽進入內部電路導致故障；在冷卻塔飄水嚴重區域，可加裝防雨罩（材質為 PVC 或 316L 不銹鋼），延長探頭使用壽命。

潤滑油兼容性與油位監測：確保探頭與風機潤滑油類型兼容（如礦物油、合成油），避免油液腐蝕探桿材質；當油位低于 1/2 時，需及時補充潤滑油，防止軸承干摩擦導致振動加劇、油溫升高；每半年檢查油位探桿是否結垢，若有結垢可用軟布蘸酒精擦拭，避免影響電容檢測精度。

振動異常預警與處理：當振動值超過 8mm/s（報警閾值）時，需立即停機檢查，排查葉輪是否積灰、軸承是否磨損或地腳螺栓是否松動；若振動呈周期性波動，可能是風機與冷卻塔共振導致，需調整風機轉速或加裝減振墊（材質為丁腈橡膠，厚度 5-10mm）。

油溫異常與散熱優化：當油溫超過 75℃（報警閾值）時，需檢查冷卻塔散熱是否正常（如填料是否堵塞、循環水量是否充足），同時排查潤滑油是否變質（如顏色發黑、粘度下降），若變質需及時更換；夏季高溫時段，可在軸承箱外加裝散熱片，降低油溫升高速率。

定期校準與維護：每 6 個月對振動參數進行校準，每 12 個月校準油位與油溫參數，若檢測誤差超出允許范圍，需更換傳感器模塊；每年拆解探頭檢查內部電路，清理接線端子氧化層，確保信號傳輸穩定；禁止在風機運行時拆卸探頭，需先停機、泄壓、降溫后操作，防止人員燙傷或設備損壞。

四、總結

振動 - 油位 - 油溫三參數組合探頭在冷卻塔風機監測中，通過多參數協同預警，可有效避免單一故障擴大化。運維人員需掌握其工作原理，嚴格遵循安裝規范，結合冷卻塔高濕、多塵的場景特點做好防護與維護，確保探頭長期穩定運行。通過精準監測與及時預警，可將風機故障停機時間減少 40% 以上，為冷卻塔系統高效、安全運行提供可靠保障。
